一、概述

      DDRB-N（原ZB）型多點潤滑泵適用于潤滑頻率較低，潤滑點在50點以下，公稱壓力為31.5MPa的多線式中小型機械設備集中潤滑系統中，油氣分配器直接或通過單線分配器向各潤滑點供送潤滑脂的輸送供油裝置。適用于冶金、礦山、重機、港口運輸建筑等單機設備。

二、技-術參數

三、動作說明

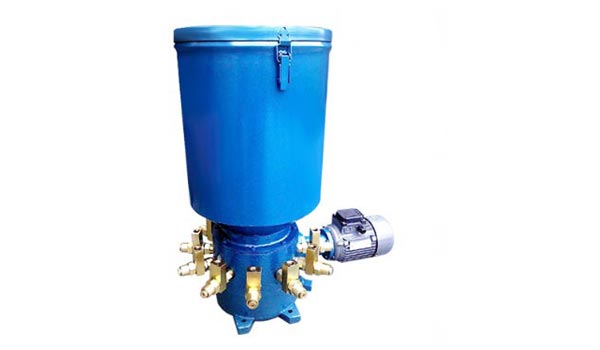

       DDRB-N型多點潤滑泵主要由貯油器、減速機構、壓油柱塞泵和電動機等部分組成。
電動機驅動蝸桿、蝸輪減速轉動，蝸輪軸帶動偏心驅動輪以低速轉動，由驅動輪的拉盤帶動壓油柱塞泵元件柱塞作往復的吸壓油運動，從而各泵元件的出油口向外排出潤滑劑。

四、使用要領

1、該型多點潤滑泵應安裝在環境溫度適合，灰塵少，便于檢查、維護保養及方便補脂的地方。
2、向貯油器內補脂使用加油泵從貯油器的加油口加入，嚴禁揭蓋加入不經過濾的使用介質。
3、按貯油器筒壁上旋向牌規定的旋向進行電機接線，不得反轉。
4、給油口數可在1～14范圍內任意選擇，根據設備需要不用的壓油柱塞泵元件可以自行拆下，螺孔用M20×1.5螺塞封堵。
5、給油量的調整，按下圖調節序3螺套的位置獲得。
