一、概述

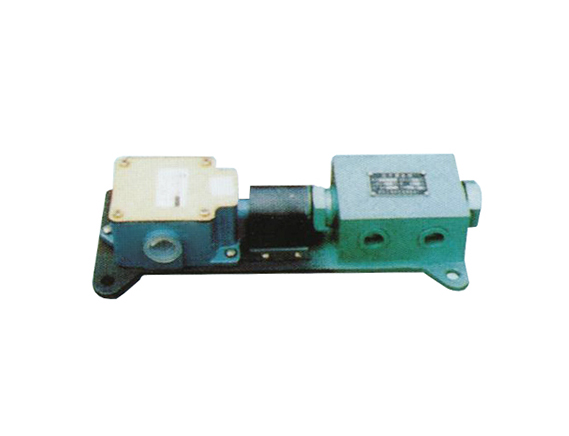

YZF-J4型壓力操縱閥是一種利用壓差信號直接轉化為電信號的發訊裝置，用來控制換向閥的換向，安裝在公稱壓力為10MPa電動終端式雙線干油集中潤滑系統兩條供油主管道的末端。
二、技術參數
|
型號 |
公稱壓力Mpa |
調定壓力Mpa |
壓力調整范圍Mpa |
公稱通徑DN |
行程開關 |
重量kg |
|||
|
型號 |
電流A |
電壓V |
行程 |
||||||
|
YZF-J4 |
10 |
4 |
3.5-4.5 |
10 |
LX3-11H |
6 |
AC500 |
9±1 |
2.7 |
使用介質為錐入度265～385（25℃，150g）1/10mm的潤滑脂（NLGI0#-2#）的潤滑脂。
三、工作原理
壓力操縱閥的閥體和行程開關安裝在一塊底板上。潤滑脂在壓力的油氣分配器作用下從主管路進入閥體的左（右）腔，此時右（左）腔卸荷。一旦兩條主管路間壓力差達到3.5～4.5MPa時，活塞克服彈簧力的作用向右（左）運動，使行程開關的觸點閉合，發出信號控制電磁閥換向，反之，反向運動完成循-環工作。
四、使用說明
1、壓力操縱閥應安裝在通風、干燥，便于觀察，且無運動機構干涉的部位。
2、壓力操縱閥安裝在二條供油主管路的末端。
3、壓力操縱閥后須再裝一塊給油器，使閥內的潤滑脂得到轉換。
